中文版    |    ENGLISH
高温隔热
您当前的位置:产品中心 > 高温隔热
  • M-5600-钢铁专用纳米隔热板
下一页
    上一页

    M-5600-钢铁专用纳米隔热板

    该系列产品专为高温冶金行业定制,高级别的型号可在1150℃的高温下长期使用温度。产品经高密度成型处理,拥有极强的抗压性能;同时经过真空封裹包装,不仅实现完美憎水性能,同时可在一定范围内实现弯折,满足平面及弧形设备的完美贴壁热保护。
    M-5600分为850、950、1050及1150四个温度等级,其中最低850系列主要用于铝水保温设备,而最高1150的等级主要用于钢铁行业。基于钢铁行业高达1600度以上的工作环境,对耐火及保温材料一直存在耐温度及导热系数的双重要求。M-5600作为国家首家自主化生产该材料的企业,突破了国产纳米隔热材料使用温度不高于1000℃的极限,确保在拥有极低高温导热系数的同时可在1150℃的高温下长期使用。通过全系列的搭配解决方案,可极大降低目前钢铁行业的能耗及热损,有效提高生产效率及经济效益。 产品优势 极低的高温导热系数; 最高满足1150℃的长期使用温度; 完美的憎水性能; 多层搭配的高效热保护结构设计; 可弯曲的便捷施工特性; 极大减薄冶金行业中转设备的耐火保温层厚度; 降低出钢温度,节约能耗,有效提升经济效益。
    • 参数
    • 规格
    • 公差
    • 加工
    • 应用


    型号

    M-5600

    温度等级



    850

    950

    1050

    1150

    密度



    Kg/m³

    300-400

    300-400

    300-400

    350-450

    常温耐压强度(压缩10%变形)



    Mpa

    ≥0.35

    ≥0.35

    ≥0.35

    ≥0.5

    比热容

    800℃

    kj/kg.K

    1.07

    1.07

    1.07

    1.08

    导热系数(依据标准YB/T4130-2005)

    200℃

    W/mK

    0.022

    0.022

    0.024

    0.025

    400℃

    W/mK

    0.026

    0.026

    0.030

    0.031

    600℃

    W/mK

    0.030

    0.030

    0.035

    0.037

    800℃

    W/mK

    0.034

    0.034

    0.040

    0.042

    高温线收缩(依据标准GB/T 5486-2008)

    850℃24小时

    %

    ≤2

    ≤0.5

    ≤0.1

    ≤0.1

    950℃24小时

    %

    -

    ≤2.5

    ≤0.5

    ≤0.1

    1050℃24小时

    %

    -

    -

    ≤2.5

    ≤0.8

    1150℃24小时

    %

    -

    -

    -

    ≤3.5





    常规指标

    单位

    参数

    产品长宽

    mm

    600*500

    300*500

    150*250

    厚度范围

    mm

    5、7

    产品包装外观

    真空铝箔袋

    运输包装

    纸箱





    常规指标

    单位

    参数

    长宽误差

    mm

    ≤2

    厚度公差

    mm

    ≤1





    晖能新材 M-5600可以用来切割来满足边角的使用, 您可以使用简单的切割刀/锯来实现产品的切割, 切割完成后, 您可以使用铝箔胶带裁剪成合适长度与宽度(铝箔袋长度通常与切割长度相同, 宽度通常为厚度4倍)使用铝箔胶带将切割面粘结牢固.



    应用领域

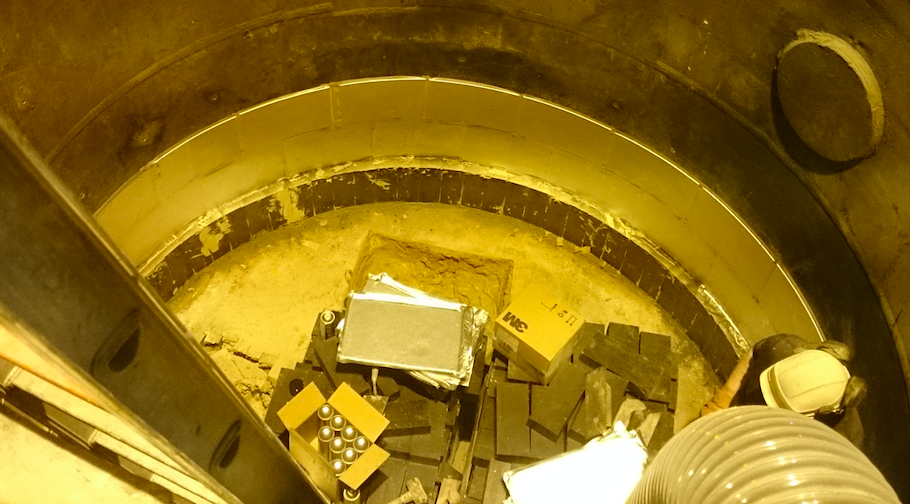

    钢包、中间包、鱼雷罐及热风管道;

    铝行业溜槽及铝水包;

    弧面高温工业炉衬。

    版权所有:广州晖能环保材料有限公司  粤ICP备17040597

    Additionally, paste this code immediately after the opening tag:
